单目5寸ALK-5201Y
价格:
0.00
产品详情
编号: 单目5寸ALK-5201Y 类型: 动态人脸识别
规格: 单目5寸炮筒 材质: 不锈钢
颜色: 银色 品牌: 埃里克
型号: 单目5寸ALK-5201Y


 5201Y 7201Y















适用于办公区域、酒店、通道闸机、写字楼、学校、商场、商店、社区、公共服务及管理项目等需要用到       人脸门禁的场所。


1、 支持光敏传感协同的夜间补光;


2、 支持串口、韦根26、34输出,输出内容支持配置;


3、 采用基于视频流的动态人脸检测、跟踪识别算法;


4、支持设备本地存储万人库,(a)云平台设备支持同时储存5万张人脸照片(小于400KB)、100万条识别记录

(0.45KB)、2万张现场抓拍照片(b)局域网设备支持同时存储2万张人脸照片(照片按100KB计算)、100万条识别记录(含最近1万张现场抓拍照片);


5、 人脸库为3000时,误识率万分之三的条件下,1:N识别准确率为99.7%;


6、 识别速度快,(a)人脸跟踪与检测耗时20ms左右(b)人脸特征提取耗时200ms左右(c)人脸比对耗时0.2ms

(1000人库,多次识别取平均值),0.5ms(10000人库,多次识别取平均值); 7、支持陌生人检测,陌生人等级可配置;

8、支持人脸识别或陌生人检测时的现场照片保存;


9、 支持HTTP方式的接口对接;


11、支持公网、局域网使用部署方式;


12、支持屏幕显示内容配置;


13、 支持识别距离配置。



产品规格表

圆柱人脸识别机



屏幕

尺寸

5英寸,170°IPS液晶屏




分辨率

480*854











摄像头

分辨率

200W

类型

RGB摄像头

光圈

F2.4

焦距

6mm

白平衡

自动

宽动态

支持




垂直广角






水平角度



核心参数

CPU

4核,1.8GHz

设备接口

内存2GB,储存8GB



接口

音频

1路音频输出(line out)

视频

HDMI2.0 Type-A接口 1个

串行通讯接口

1个RS232接口

继电器输出

1个继电器接口

复位接口

延长线上RESET按键

网络接口

1个RJ45 10M/100M自适应以太网口



功能

人脸检测

同时支持检测跟踪5个人

1:N人脸识别

误识别率万分之三的条件下,识别准确率99.7%

陌生人检测

支持

识别距离配置

支持

UI界面配置

支持

设备远程升级

支持

部署方式

支持公网、局域网使用



常规参数

防护等级

IP66,一定的防尘防水功能

电源

DC12V(±10%)

工作温度

负20,正85

工作湿度

10%~90 %

功耗

10W MAX

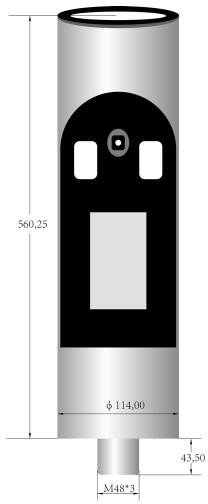

设备尺寸

560.25*φ114mm(高*直径)

重量

≈5kg

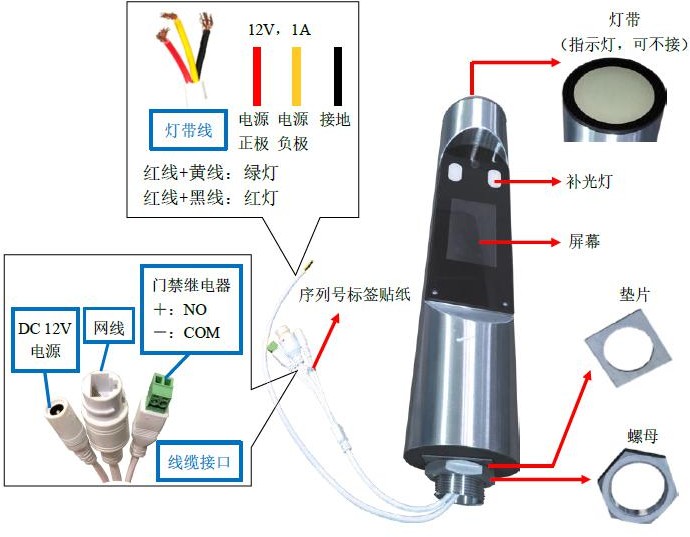

外观部分指示说明

闸机头示意图如下图所示。

             注意:若线缆接口与图示不同,参见下一页线缆补充。

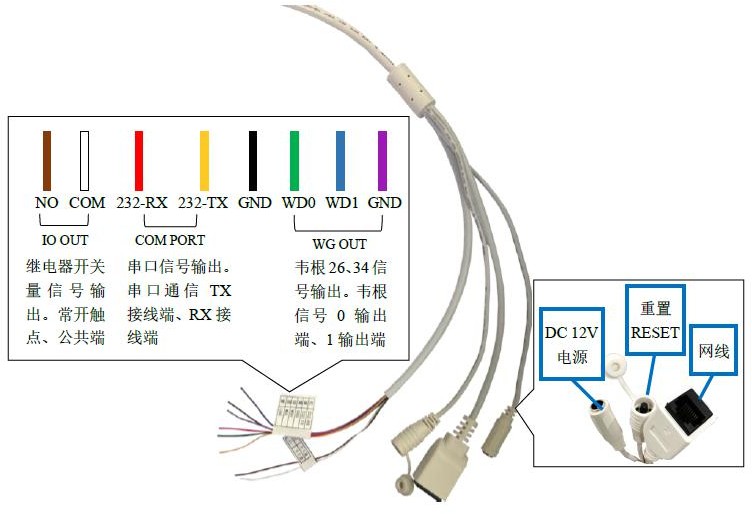

线缆补充

若闸机头内置三合一小板(支持韦根26、34),则线缆接口为另一款式,如图所示。



外观部分指示说明

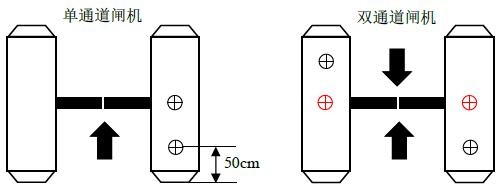

①根据安装现场的需求,在闸机上的空间位置,一般中间或前侧,开一个直径50mm的孔, 如图所示,为建议开孔位置。



                         注意:开孔位置应根据实际应用场景和闸机类型,50cm仅为参考值。

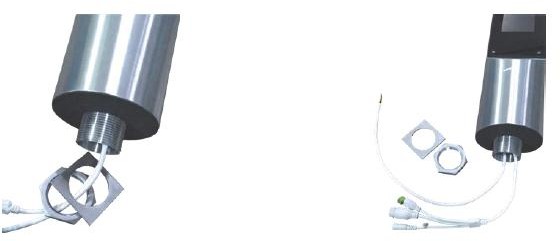

②拧下闸机头立柱最下方的螺母,将线缆从螺母和垫片穿出,取下螺母和垫片,如图所示。

                          注意:此时不要连接网线、电源线等,避免安装麻烦。








③将闸机头及线缆自上而下插入闸机开孔处,如图所示。

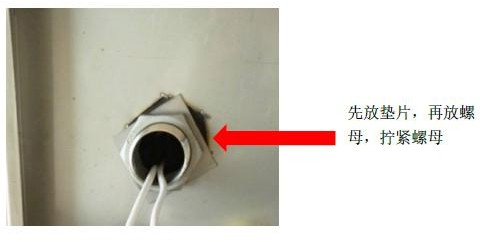

④在闸机下方,将线缆及线缆接口依次穿过垫片、螺母,将螺母对准螺纹拧紧,如图所示。



⑤连接电源、网线,屏幕画面启动。

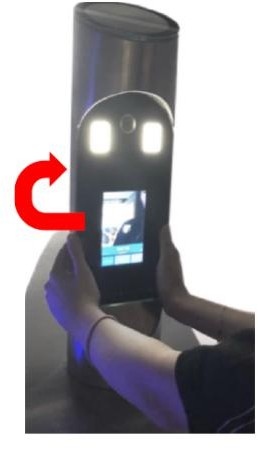

⑥双手扶住立柱,轻轻转动,可调节闸机角度,如图所示。根据识别界面,将闸机头调整至合适的识别角度。




闸机线头如图所示,绿色为门禁接口NOCOM。其他接线见外观部分指示说明。





一、磁力门接线

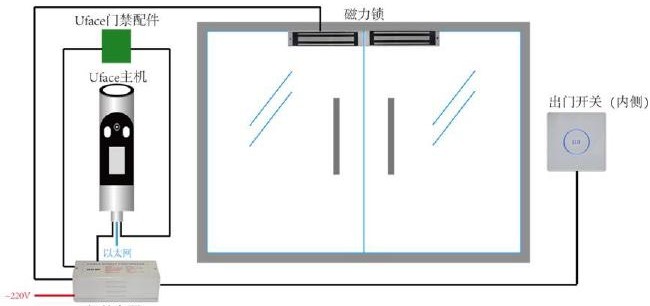

磁力门系统安装示意图

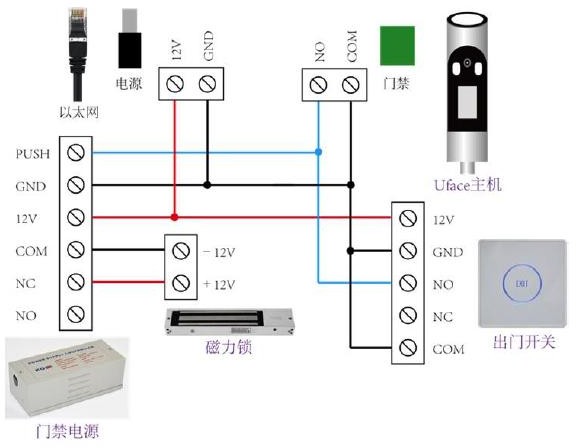

磁力门触摸式开关接线示意图



磁力门机械式开关接线示意图








二、自动感应门接线

自动感应门系统安装示意图



自动门感应头开关接线示意图




三、安装注意事项 、安装注意事项 、安装注意事项


1、触摸开关面板内部的线缆需要尽量远离面板背面的中心区域。







2、实际布线时,若主机的12V供电线未采用“专用电源延长线”且距离较长,导致线缆等效电阻过大,则容易出现终端电压不足(≤11V)、主机反复重启、死机等异常现象。电压测量接线方如图所示。



3、设备自带电源适配器如图所示,总长1米,其中电源线40cm(低压电线),供电线

40cm(高压电线)。



电源线(弱电部分)延长不可超过2米,否则会导致设备主机端电压供电不足,出现反复重启、死机等异常现象。若电源距离设备较远,可延长电源线(强电部分)。

若使用其他适配器,如9V、1A,电压不足、电流过小都会导致设备反复重启。



使用的线缆不可太细(如网线细线),建议并联多股相同的线缆或使用铜芯加粗的线缆, 确保电压>11V。

                      注意:若使用网线,延长线用4股网线做正极,4股做负极。

若不清楚如何延长,请联系供应商更换“专用电源延长线”。
