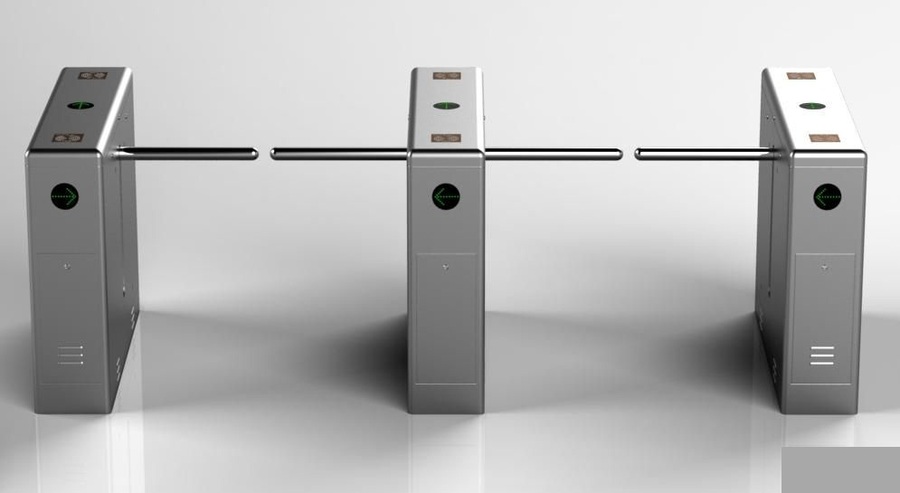

一字闸
产品详情
编号: 一字闸 ALK-YZ001 类型: 人行闸机
规格: 304不锈钢 材质: 不锈钢
颜色: 不锈钢


产品主要技术参数:

◇结构:框架结构/ 精细型材304不锈钢管

◇通行方向:单向、双向(可选);具有多种工作模式可供选择,即可双向读卡限流,也可一边读卡、另一方向禁行,一边读卡、另一方向自由通行

◇自动复位功能:开闸后,在规定的时间内未通行系统将自动上锁,通行时间可调;

◇独特的双向防反转功能

◇断电自由旋转功能,满足消防要求

◇灯光提示:通行方向指示

◇控制板带有计数功能,LED数字显示功能(可选)

◇控制板带有记忆功能,能满足团体通行

◇采用光学孔位工作原理,对输入控制信号没有延时要求

◇工作环境:室内、室外(阴棚)

◇温度:-10℃ ~ 50℃ 相对湿度:≤90%,不凝露

◇感应卡读卡口尺寸:配带标准安装支架,或度身定做

◇开闸时间:0.2秒

◇通行速度:30人/分钟

◇通讯接口:标准RS485接口,距离≤1200米

◇输入接口:干接点信号

1、 设备简介

      智能一字闸是主要针对人员通道进行智能管理的科技产品,是智能三辊闸和摆闸的升级产品,与翼闸类似,该产品加工精细、功能齐全、档次高,主要用于高档小区、智能大厦、宾馆、地铁、码头、会所等高档场所。该设备将机械、电子、微处理器控制及各种身份识别技术有机地融为一体,方便兼容IC卡、ID卡、条码卡、指纹等读卡识别设备的使用,通过选配各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、方向指示等,协调实现对通道智能化控制与管理等。

分为:单机芯:用于单通道和多通道;双机芯:用于多通道


2、主要功能及特点

      2.1标准产品功能特点:

1)具有故障自检和报警提示功能,方便用户维护及使用;

2)通过主控板上的内置小按盘,可编程设备的运行状态;

3)机械结构、感应双重防夹功能,在一字棍复位的过程中遇阻时,自动停止或在默认的时间内电机停止工作,默认延时后再次复位(直到复位为止),且力度很小(≤2Kg);

4)声、光报警功能:含非法闯入、尾随报警;

5)防冲功能,在没有接收到开闸信号时,一字棍自动锁死;

6)一字棍同步功能;

7)具有自动复位功能,开闸后,在规定的时间内未通行时,系统将自动取消用户的此次通行的权限,标准为开启后5秒自动复位;

8)断电后通道自动敞开,上电自动闭合;

9) 可与多种读卡设备相挂接,接收继电器开关信号工作;

10)可单向或双向控制人员进出;

11)可直接通过管理计算机实现远程控制与管理;

2.2可扩展功能:

1)计数功能;

2)机箱加长、外型可订做。


3、主要结构和配置

◇标准机箱 2个

◇一字棍 2根

◇主控制板 2块

◇变压器 2个

◇电机 2个

◇机芯及传动部分 2套

◇红外对射 3对

◇报警器(灯) 2个

◇方向指示板 2块


4、标准技术参数

◇机箱尺寸: 1200长*280宽*1000高(MM)

◇标准一字棍长:300mm、可选范围:250-500mm

◇重量: 90Kg

◇机箱材料: 国产标准(304号)不锈钢

◇电源电压: AC220±10% V,50HZ

◇驱动电机: 直流有刷电机(24V)

◇输入接口: 继电器开关信号或12V电平信号或脉宽>100ms的12V脉冲信号,驱动电流>10mA

◇正常使用寿命:300万次

◇通信接口: RS485标准

◇LED指示灯:2个

◇读卡窗: 4个

◇检修口:4个

◇通行速度:30-40人/分钟

◇闸门开、关时间: 1秒

◇上电后进入通行状态所需时间: 3秒

◇出现故障后的自动复位时间:10秒

◇工作环境:室内、室外(阴棚)温度:-10℃—— 50℃ 相对湿度:≤90%,不凝露

或+12V电平信号或脉宽≥100ms的DC12V脉冲信号,驱动 电流≥10mA;


该设备兼容各种门禁识别系统设备,感应卡门禁、生物识别门禁、静电测试门禁等通过与摆闸的简单对接,即可实现智能化通道控制与管理
