智慧工地管理系统方案

发表时间:2019-07-30 15:28
文章附图


智慧工地管理系统方案


1.1引言

智慧工地管理系统是为政府管理工作人员提供的以劳务实名制系统为核心利用新型物联网和云计算技术,将建筑项目施工现场的真实运作数据经采集和汇总处理,以可视化的形式在平台上进行实时展现,为监管部门、企业、项目各级承包商及提供对进度、安全质量、劳务、环境等方面关键信息的即时感知能力、及时决策能力和有效干预能力,改变工程项目运转效率低下,劳务、安全、材料、环境等方面信息获取处理不及时等诸多问题,构建了一个智能、高效、绿色、精益的“智慧工地”施工现场管理一体化平台。实现了促安全、防风险、控成本,保质量、精益建造、绿色建造和生态建造的“智慧建造”理念。

系统整合了从企业、项目到工人各个层面的关键数据,挖掘和分析了数据层面反应的施工企业、项目深层次的问题。解放了相关行业监管部门海量数据整理、数据分析、报表统计的工作。应用该平台能够做到事前预防、事中监管、事后追溯,也为解决工人欠薪、企业被恶意讨薪等问题提供强有力的依据。



1.2行业现状

1.2.1建筑工地环境复杂:从业人员环境复杂,社会各阶层人员龙蛇混杂,教育惠普,人员素质参差不齐。建筑环境复杂,危险作业,危险区域不胜枚举。


1.2.2 从业人员管理难:人员底细排查难,人员出勤记录不完整,人员记工情况不准确,人员工资发放情况不清晰。




1.2.3 调查取证难:发生危险事故调查取证难,发生恶意讨薪工人,项目,企业举证难。




1.2.4   特种设备安全管理难:特种设备检测不到位,数据不记录,发生问题前不能及时预警,发生问题时不能及时处理,发生问题后举证追责难。








1.3管理痛点

1.3.1工人不文明施工;

1.3.2 工地扬尘和噪声扰民;

1.3.3 大型机械事故频繁多发;

1.3.4 建筑工地环境人员复杂,施工地分散;

1.3.5 劳资纠纷频发,包工头假借农民工故意闹事。


1.4政策环境


                    《关于全面治理拖欠农民工工资问题的意见》--- 国发办〔2016〕1号



                 《关于全面治理拖欠农民工工资问题的实施意见》--- 浙政办发 〔2017〕34号



                   《治欠保支三年行动计划(2017-2019)》--- 浙江省人社厅发〔2017〕80号



                      《“杭州无欠薪”行动专项治理方案》--- 杭政办函〔2018〕143号


------------------------------------------------------------------------------------------------------------------------------

要做经济运行调节和市场监管、困难群众基本生活保障、农民工工资清欠、安全事故防范等工作。-----李克强 《政府工作报告(征求意见稿)》 2019-01-15


1.5目标用户及需求

1.5.1实现目标

1.5.1.1   基于大数据、云计算的新型互联网科学技术,在整合记录数据信息的基础上,能够有效分析预测未知情况,帮助用户更好的发现和处理问题,指导工地建设

1.5.1.2   为管理决策者提供一种全新的直观的应用服务,提高政府管理部门对工地的实时高效监管,提高对企业和市民的公众服务职能,进一步提升政府执政的能力和公众形象。


1.5.2行业监管部门需求

1.5.2.1行业监管部门

a.实现有效监管,落实属地管理。

b.核实认定劳动关系,减少群体事件发生。

c.部门实现互联互通,打破信息孤岛。

d.推进工人职业化和产业化进程。

e. 建立云平台向企业提供多维度、深层次的大数据分析和服务

1.5.2.2工人

a.真实有效的出工及工资记录。

b.降低工资被拖欠的风险。

c.通过务工人员职业履历证明自身的技能和价值, 提升社会地位。

1.5.2.3建设方/集团企业

a.掌握工人职业履历、降低用工风险。

b.真实考勤信息,杜绝 恶意讨薪。

1.5.2.4项目总包方

a.掌握工人职业履历、保质量、保进度、保安全。

b.切实掌握用工情况,正确决策,优化人员配置,增效,降低风险。

1.5.2.5劳务分包商/班组长

a.实时掌握项目用工情况,协调用工。

b.高效管理建筑工人和班组信息、考勤及记账数据、工人工资表。

1.5.3 行业监管部门需求

1.5.3.1提高安全监管力度

1.5.3.2打通工地管理路径

1.5.3.3 降低事故发生频率

1.5.3.4 规范现场管理制度

1.6产品架构

1.6.1系统功能总体展现

1.6.1.1   设计理念:”智慧工地”充分利用移动互联、物联网、人工智能AI、地理信息系统、大数据等新一代信息技术,改变传统建筑施工现场参建各方现场管理的交互方式、工作方式和管理模式。

1.6.1.2   设计思路:以现场实际施工及管理经验为依托,针对工地现场痛点,研发全国领先的能够在工地正常使用的模块化、一体化综合管理平台。

1.6.1.3   设计目标:为政府部门、施工单位、租赁企业、设备生产厂家、建设部门提供了完整的智能管理和服务。

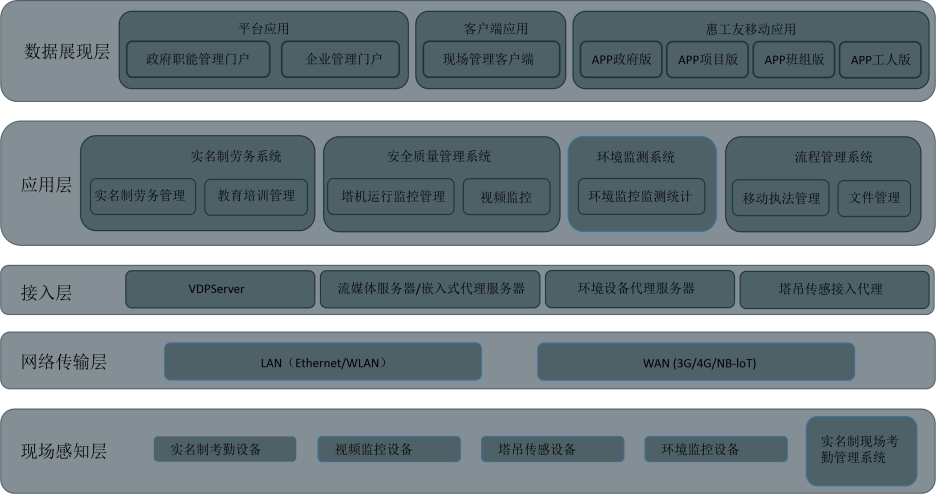

1.6.2系统拓扑图

感知层-硬件设备接入层

传输层-支持的通信协议

接入层-数据收集、存储、分发

应用层-行业应用集合

展现层-支持的应用数据展现方式

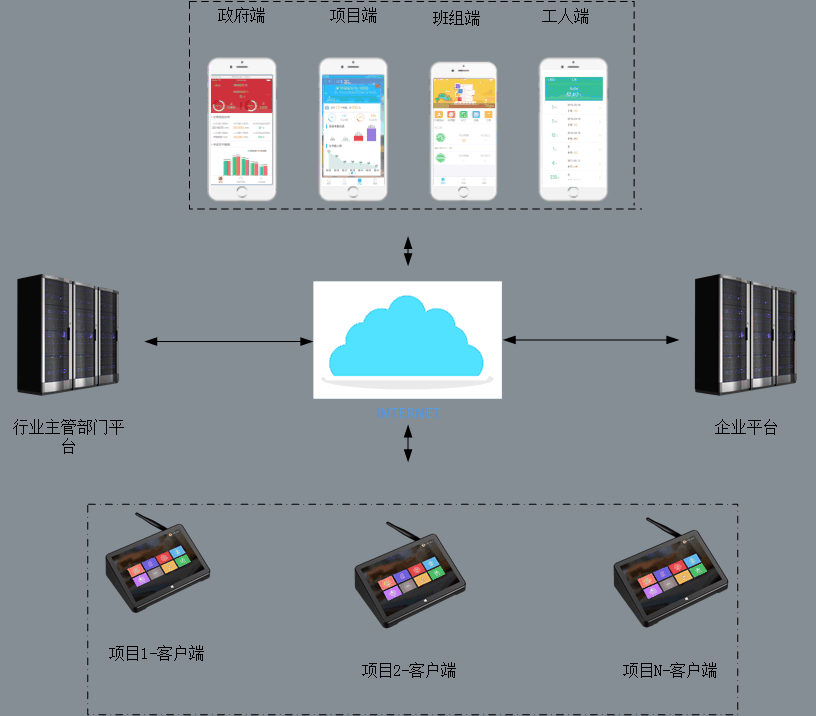

1.6.3表现层拓扑图

现场管理:嵌入式代理,客户端

桌面管理:政府云平台,企业云平台

移动管理:政府、项目、班组、工人APP


1.6.4实名制平台

1.6.4.1建筑实名制职能部门管理平台


1.6.4.2主要功能:

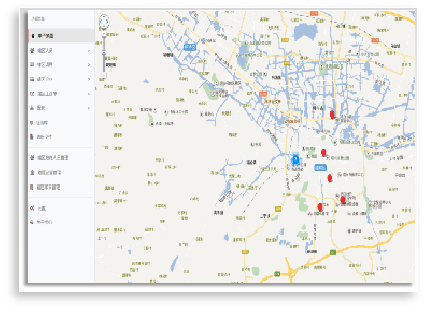

电子地图

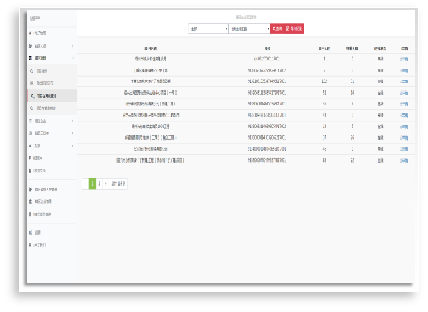

企业&项目&人员管理

报表中心

工资发放管理

征信库


1.6.5现场管理客户端

1.6.5.1人员录入:身份证读取、黑名单后台对比、人证比对、班组分配

4.5.2项目管理:分区域考勤情况查询、考勤记工导出、塔吊/升降机/环境监控/视频监控数据查看

4.5.3 设备管理:项目现场物联网设备管理

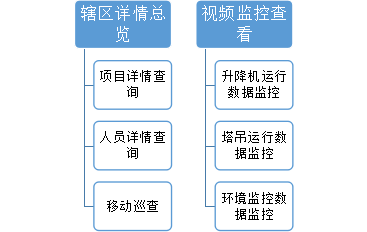

1.6.6监管APP





1.7产品解决方案1.7.1视频监控展示

1.7.1.1支持多画面预览1.7.1.2支持移动端单路回放

1.7.1.3支持移动端云台控制1.7.1.4支持云端储存




1.7.2视频智能分析

1.7.2.1安全帽监测:判断主要出入口或特定场所是否配戴安全帽,当检测到未戴安全帽时立即报警

1.7.2.2禁区徘徊监测:在重点区域部署徘徊监测功能,当发现有异常徘徊人员时主动触发报警

1.7.2.3危险区域跨线监测:在深基坑等危险区域划定监测区域,跨线触发报警,预防危险事故发生


1.7.3实名制考勤

1.7.3.1   实名制管理:将劳务人员姓名、身份证号、劳动合同书编号、岗位技能证书号登记入册,并确保人、证、册、合同、证书相符统一。总包对劳务分包人数、情况明细、人员对号、调配有序,从而促进劳务企业合法用工。

1.7.3.2   精细化管理:管理流程+智能分析:人员入场登记 : 是否为黑名单 进出场考勤    : 是否带安全帽;出工工时统计 :是否超出计划工时


1.7.4分账制

1.7.4.1   分账制管理流程:通过实名制管理一体机录入工人实名制信息,通过考勤设备生成考勤记录,系统自动计算工量,工资单,工资单经工人、班组长、施工方确认公示后通过银行系统发放工资。发放完成后统计结果并通知到相关方。

人员进场    工人考勤    记工统计     工资单生成     发放核实    工资发放工资发放     发放反馈    通知查询

1.7.4.2分账制-监管部门管理

分账总览:统计辖区项目预储金缴纳情况,比例等统计预储金按月缴纳情况、总额、比例等图表展示辖区项目预储金收发状况

项目预储金: 统计单个项目的预储金缴纳及工资发放结果,做到有据可查且一目了然

班组工资单: 按辖区检索班组工资发放情况:应发、实发及发放完成情况



1.7.5环境监控页面展示

1.7.5.1实时数据:PM10/PM2.5/TSP监测温度、湿度,风力风向,噪音值实时数据展示

1.7.5.2统计数据:历史数据统计分析

1.7.6升降机监控页面展示

1.7.6.1实时数据:载重/人数/速度/倾斜度/高度/冲撞监测,实时数据展示

1.7.6.2统计数据:历史数据统计分析

1.7.7塔吊监控页面展示

1.7.7.1实时数据:吊重/高度/风速/倾斜度/回转/幅度监测,实时数据展示

1.7.7.2统计数据:历史数据统计分析

2.实名制用工分账管理子系统

2.1概述

根据国务院2016年1号文《关于全面治理拖欠农民工工资问题的意见》及人社厅《治欠保支三年行动计划(2017-2019)》的文件精神,为完善建设施工企业农民工工资发放体系,整理需求如下:

a.工程建设项目主管部门要求建设单位、施工总承包单位和分包单位建立农民工工资分账管理制度

b.工程建设项目主管部门监督设立农民工工资专户

c.施工总承包单位开设农民工工资专户

d.建设单位要按月足额将工程款中的农民工工资拨付到专户中,实行专款专用

e.分包企业按月将农民工本人签字确认的工资支付表交总承包企业,通过专用账户直接代发农民工工资

f.分包单位依法为农民工办理实名制工资支付银行卡,工资支付银行卡交农民工本人管理

通过银行发放工资到农民工本人

2.2系统设计

系统设计流程分为9步:

人员进场--工人考勤--记工统计--工资单生成--发放核实--工资发放--发放反馈--通知&查询--发放预警


2.2.1事前预防

实名制管理系统确保人员信息清、考勤记录清、工资记录清,保障分账制有据可查。

通过提供多种预警:延期未发放预警、工资超额预警、工资未发预警。

2.2.2事中监管

实名制管理系统提供严谨的考勤生成依据,符合现场管理的记工规则,规范的工资表生成流程。

通过多种考勤的监管手段:监控录像、拍照上传,确保数据的准确性。

2.2.3事后追溯

分账管理系统提供项目预储金缴纳、工资发放各个环节的处理依据。

实名制系统提供工资生成、发放的各个环节的依据,做到事后追溯方便、快捷。

2.3系统功能

监管部门管理

统计辖区项目预储金缴纳情况,比例等。

统计预储金按月缴纳情况、总额、比例等。

图表展示辖区项目预储金收发状况。

统计单个项目的预储金缴纳及工资发放结果,做到有据可查且一目了然。


按辖区检索班组工资发放情况:应发、实发及发放完成情况。

发放情况查询

可通过时间段的选择查询期间内工人的工资发放情况,整体把握工人的工资发放情况。

可查询工人每一笔工资的发放情况,具体把握单次发放情况。

预储金缴纳

新增&每月预储金缴纳

预储金缴纳申报。

APP监管

监管内容分以下几方面:

a.区域发放详情:实时辖区预储金缴纳情况查询、实时辖区施工企业工资发放查询、

b.企业发放详情:实时查询施工企业考勤数据、记工数据、工资发放数据。

c.分包发放详情:实时查询分包、班组工资发放情况。

d.工人发放详情:实时查询某工人考勤、记工及工资发放情况。



2.4发放模式

发放模式分以下三种:

a.系统对接模式:通过与银行系统对接,实现预储金实时查询,分包工资转账,工人工资发放及查询。

b.银行协助模式:银行专管员通过系统分配的带权限账号登录系统,导出工资单,导入到银行系统后台发放,并将发放结果反馈到实名制系统后台。

c.手动申报模式:企业财务人员将工资的发放通过银行网银直接发放,并将发放结果登记在银行后台。


3.环境监测系统

3.1扬尘设备及功能

  扬尘检测仪,是一套集成颗粒物在线检测、气象参数在线检测为一体的新型在线监测终端。主要应用于建筑扬尘、砂石厂、堆煤场、秸秆焚烧等无组织烟尘污染源排放的监控,居民区、商业区、道路交通、施工区域的环境空气质量在线实时监控。











3.2设备


型号
配置数量
参数
检测单元(必备)


1
尘检测单元外壳为通体白色的百叶箱组成,百叶箱的叶片有是斜四十五的,可以起到防雨防雪的作用,底部由三根M5的螺丝螺母固定在扬尘立杆上。
扬尘检测单元内部聚合了PM2.5、PM10、TSP、噪声、温度、湿度的探头、同时根据客户需要,检测单元分为联网版本与不联网版本两种,联网版本相较于不联网版本内部额外添加了联网模块和天线。
扬尘立杆(选配)
1
扬尘检测系统的立杆是一体铸造的立杆,可根据客户需要定制长短,同时立杆还配有膨胀螺丝,用来固定立杆。
LED看板(选配)


1
本看板由若干块P10全红户外全防水看板组成,配有专业的户外电源和控制系统,可以做到全天候运行,亮度高、防水性能好,客户可根据需求选购不同大小的LED看板。同时LED看板已经配好相关安装套件,可以很简单的安装到立杆上。
风速传感器、风向传感器(选配)
1
本系统选用专业气象级别的风速传感器和风向传感器,高强度聚碳材质外壳,防雷防鸟,测量精准。
扬尘视频叠加设备(选配)


1
本噪声扬尘设备独有的视频叠加功能,可以将信息叠加到监控视频中,实时上报政府监控平台。视频叠加功能为选配功能,只需要添加一小巧的视频叠加器即可实现视频叠加功能,叠加器支持市面上全部主流的摄像机,可以实现无缝对接,不论政府平台要求是什么类型的摄像机,我司的叠加器均可对接。
联动中控显示箱(选配)
1
本扬尘检测设备独有的联动中控显示箱,可以连接雾炮系统,实现和雾炮系统的对接,具有启停按键,可以实现遥控雾炮或者塔淋的功能。同时中控箱配置一个7寸超大的触控屏幕,可以用来实时显示系统状态并设置相关微调参数。


3.3日常功能

PM2.5、PM10采用激光测量方式,精准度高,带有自动校准功能。

系统配件均采用高防水材料与设计,适应从南到北的应用环境。

专业气象组件,气象组件均由高精度、高可靠性传感器组成。

高集成性、产品采用IC级别集成,全部组件为原厂生产,绝非各地集成厂商可比。

自动网络上报,提供高可靠度集成平台。

4. VR安全教育

4.1   介绍

VR安全教育把以往的“说教式”教育转变为亲身“体验式”教育,由传统的“读规章制度、看事故视频、签名”老三样,改为把施工现场安全事故形式通过VR身临其境体验,体现了企业以人为本、安全发展的理念,让施工从业人员亲身感受违规操作带来的危害,强化安全防范意识,熟练掌握部分安全操作技能。员工通过参加体验,远比文字说教印象深刻,起到了立竿见影的效果,大大提高了安全教育的实效性。员工的安全意识明显增强,事故率大大降低,起到了防患于未然的作用。它具有不受场地限制、减少人工、材料的资源浪费等优势。VR安全教育让体验者“亲历”施工过程中可能发生的各种危险场景,感官感受事故发生的瞬间,强化体验者对安全事故的感性认识,能够十分容易激发项目管理人以及施工人员参加安全教育学习的兴趣,并掌握相应的防范知识以及应急措施。

不仅具有真实、互动、情节化的特点,相较于传统的实体安全体验馆还具有以下优势:

      一是体验式学习,更容易激发项目管理人员及劳务工人参加安全教育学习的兴趣,强化体验者对安全事故的感性认识;

      二是虚拟场景建设不受场地限制,占用场地小,可大程度模拟真实场景下的安全事故,且避免了材料、人工的浪费,符合绿色施工的理念;

      三是体验者进入虚拟环境后,可对细部节点、正确做法进行学习,并获取相关数据信息

4.2模拟场景

模拟支模系统坍塌


模拟升降机伤害



模拟洞口坠落事故


模拟高空及临边坠落事故




模拟塔吊机伤害


模拟现场环境




4.3   VR安全教育以虚拟场景

模拟、事故案例展示、安全技术要点视频讲解、安全事故亲身体验等直观方式,用寓教于乐的形式展现安全生产,改变了以往说教、灌输的宣传教育模式,通过亲身体验、互动启发式安全教育,提高项目管理人员和建筑工人的安全意识和自我防范意识,是一次“走心入脑”式的有效创新。


4.4   VR工地安全教育模拟系统配置


基本信息
产品定义
虚拟现实头戴式设备

产品标准配件
头戴式设备,两个无线控制器和可提供定位移动追踪功能的两个基站

硬件平台
高性能PC

跟踪区
5m*5m

主打功能
游戏娱乐,虚拟参观




硬件信息
屏幕
5.2英寸OLED

分辨率
2160*1200

视场角
110度

刷新率
90hz

前置摄像头
前置摄像头

传感器
陀螺仪,加速度计,头戴式激光定位设备感应器

音频
侧面耳机接口

接口
HDMI+USB2.0/3.0

屈光度调节
支持佩戴眼镜
外设
手柄
包含拥有震动反馈与扳机按键,触摸板,返回按钮,确定按钮,内量空间定位传感器

硬件支持
Steam VR

定位支持
空间移动定位基站(Lighthouse)

佩戴结构
可互换泡沫衬垫和鼻托


5塔吊、升降机监控子系统

工程机械远程监控管理系统主要由两大部分组成:机械设备备案及特种作业人员管理系统、塔吊远程监控系统、施工升降机监控系统。

5.1工程机械及特种作业人员远程监控管理系统5.1.1   对于特种作业人员,利用二代身份证阅读器或身份识别等技术设备,全面采集特种人员的的基本信息、岗位技能资格信息,将合格的人员进行识别认证授权到相关设备,无权限的将无法启动操作设备,严格控制特种作业人员的操作权限管理,所有操作记录将实时上传到管理人员手机端,便于管理人员的监管;人脸识别技术设备与特种设备启动进行技术控制,通过人脸识别成功,确认有资格并有权限后,将输出允许启动的信号给设备,以便防止无权限人和资格的人员操作设备,实现安全管控预防的目的;5.1.2   机械设备备案管理子系统 根据建设工程质量安全监督工作的业务流程及管理要求,涵盖了从机械设备产权登记、安装告知、维修保养记录、使用告知到拆卸告知全过程的监督管理内容,加强了监督站对机械设备使用过程的跟踪、汇总、统计和分析。

5.1.3备案流程设计

机械设备备案流程如下图(以塔吊为例)所示:

图51建筑起重机械备案流程

5.1.4   维保管理子系统

提供维保管理功能,维保内容包括防坠安全器、整机复检、日常维保以及厂家说明书要求的维保内容。终端设备登记防坠器检定日期和整机复检日期的功能,防坠安全器检定和整机复检每年一次。终端设备和远程管理平台提前15日预警提醒。超期后升降机无法操作,系统报警。日常维保每隔15日至少进行一次。维保作业人员可通过动态密码操作升降机。维保内容、维保时间、安全员信息需上传到远程管理平台。系统具有安装加节管理功能。施工企业安全员身份安全认证通过后,系统会生成动态密码,安装维保作业人员凭动态密码操作升降机完成加节。加节时间、安全员信息需上传到远程管理平台。

5.1.5   升降机资料管理子系统     包括施工升降机资料管理、黑匣子控制器资料管理、施工项目部资料管理、企业资料管理。系统提供友好、高效的备案界面,与的质安监管理系统配合使用能够使得施工升降机的备案过程变得更为简单。




5.2塔吊监控子系统:

5.2.1系统硬件设计

硬件平台的主处理器选用的是NXP的32位芯片。它是基于ARM9嵌入式微处理器的16/32位微控制器。其处理核为高性能的32位RISC(精简指令集计算机)体系结构, 内嵌了16通道1O位ADC、2通道1O位DAC,24KB片内SRAM.87个I/O 口,16位色TFT显示驱动支持640*800像素的WVGA,ARM 处理器资源丰富、处理能力强,具有很高的性价比。数据存储器分为随机存储器和非易失存储器,其中非易失存贮器采用FLASH存储器。开关量输入输出均采用光电隔离。通信接口设计了USB接口和标准的RS232通信接口。键盘采用3×3键盘完成对系统的设置。640x800的LCD完成显示功能。

本方案系统由带动态显示且内置制动控制的黑匣子(安装在塔吊驾驶室)、重量传感器、幅度传感器、力矩传感器、角度传感器、高度传感器、风速传感器、无线通信模块、地面远程监控平台组成。

系统主要包括:风速报警、超载报警、力矩报警、防碰撞预警、塔机倾角预警、实时监控、模拟监控、统计分析等功能。







系统硬件原理框图


5.2.2传感器

a.重力传感器

重量传感器选用专用销轴式压力传感器,销轴传感器实际上就是一根承受剪力作用的空心截面圆轴,双剪型电阻应变计粘贴在中心孔内凹槽中心的位置上,有两种组桥测量方式,即两个凹槽处的双剪型电阻应变计共同组成一个惠斯通电桥,或分别组成惠斯通电桥再并联进行测量, 销轴式压力传感器特点:



销轴式压力传感器


b.幅度、高度传感器

黑匣子中测量幅度、高度的传感器采用变幅传感器

变幅传感器

变幅传感器采用电子传感、传输原理,完全放弃以前的机械性误差太大的原因造成不便,在原有的基础上增添了传感器,使灵敏度提高,误差在0.1%配有方便接口,可和主机方便连接。

传感器参数:

最大起升高度:999m幅度可达520m


c. 转角传感器

转角传感器,采用编码器技术研制,精确测定塔吊工作转角。

传感器参数:

回转角度0-1080度,回转角度控制综合精度±1%

转角传感器


d. 风速传感器

采用螺旋桨风速传感器,螺旋桨风速传感器由螺旋桨叶片、传感器轴、传感器支架及磁感应线圈等组成。它利用流动空气的动能来推动传感器的螺旋桨旋转 ,然后通过螺旋桨的转速求出流过末端装置的空气流速。螺旋桨风速传感器可以分成平行轴式和垂直轴式两种形式。

体系中我们采用垂直轴式

风速传感器





5.2.3Zigbee通讯模块

采用Zigbee无线传感网络组网,实现塔吊实时相互通信。

Zigbee无线通讯网络



5.3 系统简介

为提高塔机安全监控管理水平、强化各监管主体的监管力度,在国内率先借劣计算机技术、自劢控制技术、远程通讯技术、传感检测技术开发以网络为平台、以计算机远程监管为工具的塔机安全监控管理平台。可对塔机进行实时的状态进行检测,幵通过 GPRS 远程传输塔机运行数据到服务器,通过解析、分析、计算、汇总,将塔机运行数据及运行统计状态实时展现在平台上,帮劣监管人员进行塔机远程监控、管理。通过远程监控可以避免操作人员的违规操作,降低因丌正当操作所造成的一系列事故。因此利用塔机安全监控管理系统能够提供更安全更人性化的现代管理环境。5.3.1平台功能简介

塔机安全监控管理系统可实现塔机在线备案、运行数据实时查询、塔机运行状态统

 计及日常管理等功能具体如下:

设备实时数据:设备实时数据包括实时数据和电子地图。设备实时数据可实现对设备模拟监控,及时发现处理报警预警信息;电子地图可实现用户对其所管理戒使用设备的整体和个体的所在位置、分布情况的直观了解。













6.工地视频监控子系统

6.1项目背景

在工地分布广泛、现场环境恶劣的建筑行业,确保规范施工,保证工程质量及工地的建筑材料、设备等财产安全是施工单位管理者关心的头等大事。建筑工地属于环境复杂,人员复杂的区域。考虑到工程监督、项目进度、设备及人员的安全,一套有效的视频监控系统对于管理者来说是非常有必要的。通过远程视频监控系统,管理者可以了解到现场的施工进度,可以远程监控现场的生产操作过程,可以远程监控现场材料的安全.2010年7月19日,国务院下发《关于进一步加强企业安全生产工作的通知 》要求强制推行先进适用的技术装备,大型起重机械要安装安全监控管理系统;建立高效应急救援体系

6.2设计原则

视频监控系统的设计设计时应遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑维护及操作因素,并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的;设计方案具有科学性、合理性、可操作性。

6.3总体设计说明

本系统不仅能够实现工地现场的远程预览、远程云控制球机转动、远程接收现场报警、远程与现场进行语音对话指挥等功能外,本系统与其他常规监控系统比起来着重突出联网、高清、无线(包括无线AP 方案和3G 方案)三方面贴近工地行业应用的设计方案。

6.4系统结构

系统由工地监控系统、企业控制中心、区质量安全监督总站、市建设工程质量安全监督总站,传输网络组成,再配合相应的软件平台。

a.设备接入层

b.网络传输层

c.中心管理层

e.业务处理层

6.5高清显示系统

监控中心一般建X*Y块46寸LCD液晶拼接大屏幕电视墙,实现对前端视频信号的实时查看和突发事件的指挥、控制、调度。

液晶拼接显示单元采用以DID液晶屏幕为核心技术的一体化单元,系统工作稳定,扩展方便。采用专利性的DDHD(动态全高清电路)三代电路和DID液晶屏,单屏物理分辨率为1920x1080。

模块化技术。单元采用模块化设计,易于检修和板卡更换;仅几分钟就能完成主板的更换;信号和控制电缆及其接口均安装在单元内部,保证显示和控制信号的可靠传递,并且节省维修空间,且不影响屏体外表整洁美观。

宽视角:可视角度高达178°(横向和纵向),DID液晶屏是平板显示设备的典范之作,是真正的纯平显示器,完全无曲率大画面,无变形失真。

亮度均匀,影像稳定不闪烁:亮度高达500 cd/m2由于LCD每一个点在接收到信号后就一直保持那种色彩和亮度,而不像CRT那样需要不断刷新亮点。因此,LCD亮度均匀、画质高而且绝对不会闪烁。

高对比度:高达3000:1的对比度使得画面的层次感更强,更真实。

高刷新频率:能有效解决图像快速运动过程中的拖尾和模糊,增强图像的清晰度和对比度,使画面更清澈,人眼长时间观看也不易疲劳。

高清晰度、高亮度、高色域:清晰度、亮度、色彩饱和度是液晶的三个重要性能指标

稳定运行寿命超长,维护成本低:液晶显示技术是目前最优异的平板显示技术之一,尤其是DID液晶屏,整机有60000小时的使用寿命且长时间工作后图像稳定没任何变化。液晶显示技术没有任何需要定期更换的耗材设备,所以维护、维修成本极低。

全自动温控系统:DID液晶拼接单元配备有自动温度控制电路设计,可根据屏幕实际工作温度自动调节散热风扇的散热能力,在保证屏幕工作安静的同时,使DID液晶屏幕始终在最佳工作温度,提高了整机可靠性,有效延长屏幕的使用寿命。

工作稳定可靠,故障率低,寿命长,经长时间工作后图像质量(亮度、色彩、拼接等)不会发生明显变化。

6.6液晶拼接控制系统

在大屏幕系统中,大屏幕拼接控制模块作为系统信号处理的核心,在很大程度上决定了整个系统的显示效果,显示质量,操作的灵活性以及可靠性。它可支持多种视频设备的同时接入,如:DVD、高清摄像机、监控工作站、高清播放器等等。

监控指挥中心效果:

7.智能安全帽

7.1 介绍

   安全帽是防止冲击伤害的防护用品,是建筑工人或工程师的标准装备,能有效保护佩戴者的安全。当21世纪科技飞速发展智慧城市加快步伐,智慧工地和智慧建筑新一代颠覆式技术变革,安全帽也迎来了科技创新时代。作业人员在工地工作或高空作业的时候,按照作业规程是需要佩戴安全帽,可是很多作业人员往往不佩戴安全帽或者戴安全帽时不把扣带扣上,这样工作时候,给现场作业人员带来很多安全隐患,且作为安全管理人员不能有效地远程监控现场人员,给作业人员和公司管理带来很大风险。



   7.2 解决办法

   智能安全帽是一款基于????的智能安防定位终端,用于监测佩戴者是否正确佩戴安全帽以及监测佩戴者的工作安全。智能安全帽能解决办法有:


7.2.1配戴安全帽前,需打开电源开关,首先进入自检过程,自检过程完成后,将发送一条报文至服务器,该报文包含传感器状态、GPS定位信息和基站信息等。


7.2.2首条自检报文发送成功后,安全帽进入佩戴监控状态。


7.2.3进入佩戴监控状态,如检测到佩戴异常,将发出语音报警,并发送报文至报务器。


7.2.4正确佩戴安全帽或延时一定时长后,安全帽进入运动监测状态,如监测到异常,将发出报警声光,其后将发送报文至服务器;如未检到异常将定期发送监控数据至报务器。

7.2.5服务器接收到智能安全帽发出的数据,实现对数据的采集、管理,通过手机APP、微信、PC平台等方式呈现给终端用户。当工作人员没有正确系好安全带,安全帽会物理声光报警,提醒佩戴者正确佩戴安全帽;此外,安全责任人将会在3s内收到短信、自动语音、APP及平台告警;当工作人员所处环境温度过高或者过低,提醒工作人员进行适当休息;当工作人员从高处跌落时,3s内安全责任人收到通知,及时进行突发事故处理。 监测是否正确系上安全带、监测工作环境温度、佩戴者跌落感应。




8.服务

8.1保证

8.1.1我公司保证向需方提供设备是全新,完整,未使用过的保质保量的新产品。

8.1.2为支持系统设备的运行和维护,我公司保证提供的远程技术支持和平台的信息是完整清楚和开放的,不存在差异化平台功能。

8.2安装调试

8.2.1我公司将委派专业技术人员到现场进行安装调试,在安装调试过程中,我公司技术人员将对设备绝对责任。将严格按照技术方案的要求和产品出厂技术操作进行科学的安装和调试。如有特殊情况须对部分安装方案进行更改,与项目协调解决。我公司将完全确保安装调试完成时间与双方商定时间相符。如因自然或项目原因需要进行工程延时,双方将协商解决。

8.2.2 调试合格标准:对硬件设备,将以标准化施工标准为准则。对于需要我方技术所解决的系统连接部分,我们将以双方所确认的技术方案为标准。

8.3使用培训

8.3.1 智慧工地调试完成后,我公司免费为使用方的相关安全员操作员提供系统操作培训。培训内容包括整套实名制人员录入流程,相关软件功能培训,故障排除,维护说明等项目。

8.3.2 我公司将根据项目清单提供详细的产品说明书,系统使用说明书和系统维护说明书。将对使用,安全管理人员进行以下培训:

     系统功能使用,系统实用维护,系统设备日常常见维修保养。

8.4保修

保修宗旨: 及时响应,尽快解决,确保使用。

保修期限: 一年

保修期后: 对故障设备,根据故障原因大小实行有偿或无偿服务。对需要更换的配件将以成本价提供。

故障响应办法:提供远程技术支持与上门服务两种。

保修范围: 设备使用方在使用过程中如发现不能自行解决的问题,可以直接用电话,传真,互联网等方式与我公司取得联系,我公司提供7*24小时远程技术支持热线。如遇不能远程解决问题,迅速与项目使用方沟通协商上门服务事宜。

在正常的使用质保期内,我公司对设备质量负责。如因产品质量发生故障,我公司将免费进修维修和配件更换。在保修期内,如果发现设备与方案或合同所列的技术参数不符,或设备不能正常运行,我公司无条件按照合同所列技术参数更换有关设备达到相应的合理要求和正常使用。

以下情况不在保修范围之内:

a. 设备的正常磨损和可耗费部分。

b.由于使用方对设备不被授权的修改,不正确的使用造成的设备问题。

c.由于使用方对设备保存不当引起的设备问题。
